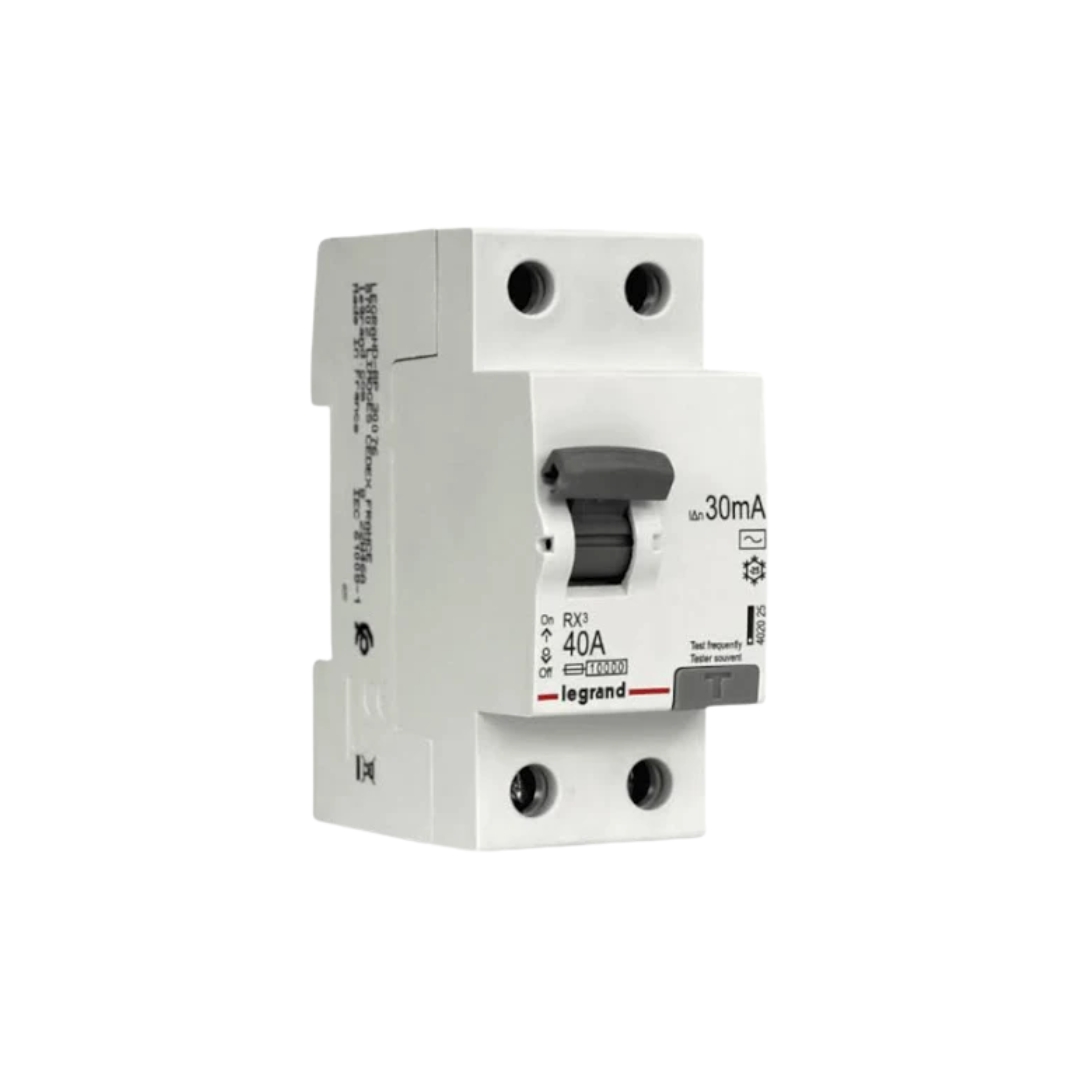

El interruptor diferencial Legrand de la serie RX³, modelo 402025, es un dispositivo de seguridad que proporciona protección contra los contactos directos e indirectos en instalaciones eléctricas de baja tensión. Su función principal es detectar corrientes de fuga a tierra y desconectar automáticamente el circuito en caso de una fuga superior a 30mA, protegiendo a las personas del riesgo de electrocución y previniendo incendios por fallas de aislamiento.
Este modelo cuenta con una corriente nominal de 40A, ideal para la protección general de viviendas y locales comerciales. Pertenece al Tipo AC, diseñado para detectar corrientes de falla de tipo alterno senoidal, lo que lo hace adecuado para la mayoría de las instalaciones residenciales estándar. Su diseño de 2 polos permite la desconexión simultánea de fase y neutro.
Su montaje es sobre riel DIN de 35mm, ocupando solo 2 módulos (35.6 mm de ancho), lo que optimiza el espacio en el tablero eléctrico. Dispone de bornes de conexión que permiten conductores rígidos de hasta 50mm² y flexibles de hasta 35mm². Está fabricado en materiales libres de halógenos y con un índice de protección IP20.
Especificaciones técnicas principales:
Marca/Modelo: Legrand / RX³ 402025
Polos: 2
Corriente nominal (In): 40A
Sensibilidad (IΔn): 30mA
Tipo: AC
Tensión nominal (Ue): 230V AC
Poder de corte (Icw): 10kA
Frecuencia: 50Hz
Montaje: Riel DIN de 35mm
Ancho modular: 2 módulos (35.6 mm)
Sección de conductor: 0.75 – 50mm² (rígido) / 35mm² (flexible)
Grado de protección: IP20
Temperatura de operación: -25°C a 60°C
Norma: UNE EN 61008-2-1
Certificación: SEC (Superintendencia de Electricidad y Combustibles)
Aplicaciones recomendadas:
Protección diferencial en instalaciones eléctricas residenciales, como viviendas, departamentos y pequeños comercios. Es especialmente indicado para circuitos generales de alumbrado y enchufes, asegurando la protección de las personas contra contactos eléctricos indirectos. Se recomienda su instalación junto a un interruptor termomagnético (automático) para una protección completa contra sobrecargas y cortocircuitos.
